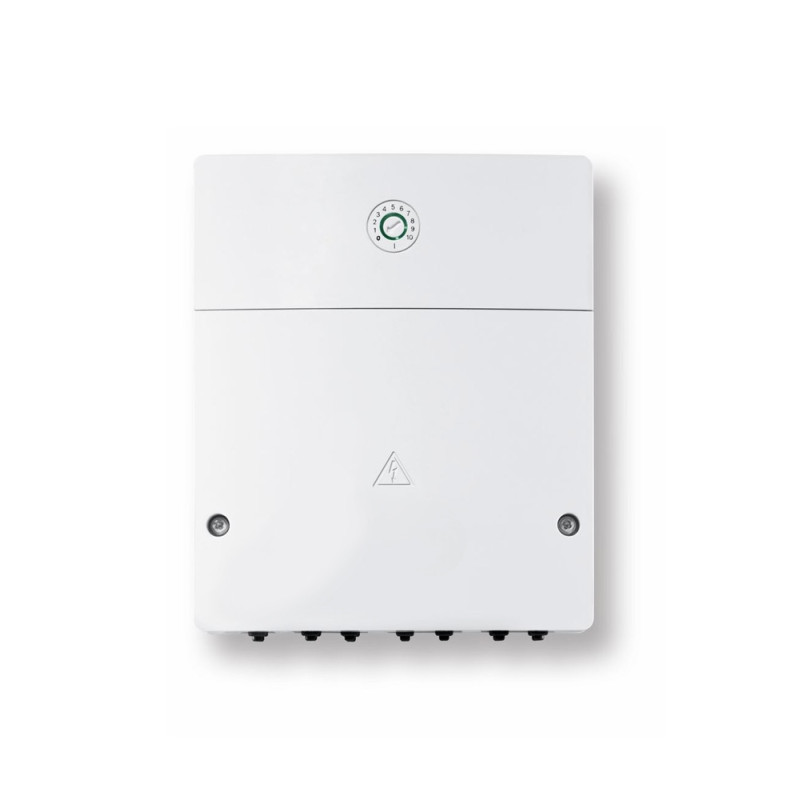

Функціональний модуль ММ100

Силовий комутаційний модуль ММ100 для керування опалювальними контурами: Висока ефективність та надійність в управлінні теплом

Силовий комутаційний модуль ММ100 для керування опалювальними контурами — це передове рішення для інтеграції та керування різними типами опалювальних контурів. Завдяки широкому спектру можливостей підключення та підтримці різних режимів роботи, цей модуль забезпечує високу ефективність і надійність ваших систем опалення та гарячого водопостачання.

Основні можливості силового комутаційного модуля:

1. Управління опалювальними контурами з змішувачем або без
   Модуль підтримує підключення як опалювальних контурів з змішувачем, так і без. У разі відсутності змішувача або для контурів з постійною температурою, передбачено можливість підключення PC1 (насоса опалювального контуру) і MC1 (термоелектричного реле-обмежувача температури), що забезпечує максимальну безпеку та енергозбереження. При перевищенні температури реле автоматично припиняє подачу електроживлення на насос.

2. Підключення сервоприводу змішувального клапана для контуру зі змішувачем
   Для контурів з змішувачем передбачено підключення VC1 (сервоприводу змішувального клапана), що дозволяє точно регулювати температуру теплоносія. Це забезпечує стабільну температуру в системі опалення, знижуючи енергоспоживання та підвищуючи комфорт у приміщеннях.

3. Підключення датчиків температури
   TC1 — датчик температури в подавальному трубопроводі опалювального контуру, який дозволяє підтримувати оптимальну температуру теплоносія, що забезпечує високий рівень комфорту і ефективності опалення. Крім того, модуль підтримує підключення датчика температури гідравлічного розділювача (T0) для контролю на різних етапах системи.

4. Інтеграція з тепловим насосом для опалення та охолодження
   Для систем з тепловим насосом, які забезпечують як опалення, так і охолодження, передбачено підключення MD1 — термоелектричного реле температури точки роси. Це реле сприяє запобіганню утворенню конденсату, відключаючи тепловий насос при досягненні критичної температури точки роси.

5. Підключення для завантаження бака непрямого нагріву
   Модуль підтримує також контур для завантаження бака непрямого нагріву. Підключення PC1 (насоса завантаження бака) забезпечує ефективне управління процесом нагріву води, в той час як VC1 та TC1 відповідають за регулювання температури і циркуляцію в системі.

Технічні характеристики силового комутаційного модуля:

• Підключення насосів і сервоприводів:

  • PC1 — підключення насоса опалювального контуру або завантаження бака непрямого нагріву

  • VC1 — підключення сервоприводу змішувального клапана

  • MC1 — підключення термоелектричного реле-обмежувача температури

  • MD1 — термоелектричне реле температури точки роси для систем з тепловим насосом

  • T0 — підключення датчика температури гідравлічного розділювача

  • TC1 — підключення датчика температури в подавальному трубопроводі або баці непрямого нагріву

• Режими роботи:

  • Опалювальні контури зі змішувачем або без

  • Системи з тепловими насосами (опалення/охолодження)

  • Завантаження бака непрямого нагріву

  • Підключення датчиків температури на різних етапах системи

Переваги використання силового комутаційного модуля:

• Модульне управління: Легкість інтеграції з різними типами опалювальних систем.

• Ефективність: Точне регулювання температури, що забезпечує оптимальне енергоспоживання та комфорт у приміщеннях.

• Гнучкість: Підтримка різних режимів роботи, зокрема для систем з тепловими насосами та з баками непрямого нагріву.

• Безпека: Вбудовані механізми захисту від перевищення температури та конденсації.

Силовий комутаційний модуль — це надійне і універсальне рішення для ефективного управління опалювальними контурами, що дозволяє забезпечити комфорт і економію енергії в будь-якій сучасній системі опалення.
