Каскад котлів GB172i.2-50 W H - 2шт

Автоматизація каскадної системи опалення на базі Buderus Logamax plus GB172i.2-50 W для технологічних та низькотемпературних контурів

Сучасні системи опалення та технологічного теплопостачання потребують не лише високоефективного обладнання, а й грамотно реалізованої автоматизації. Одним із надійних рішень для комерційних, виробничих та приватних об’єктів є каскадна схема на базі двох конденсаційних котлів Buderus Logamax plus GB172i.2-50 W із сумарною потужністю 100 кВт.

Дана схема застосовується для роботи з одним низькотемпературним контуром опалення та забезпечує стабільну температуру теплоносія незалежно від погодних умов чи сезону. Система особливо ефективна для:

• контурів теплої підлоги;

• нагріву води в басейнах;

• систем вентиляції та повітряного опалення;

• технологічних процесів із постійною температурою потоку;

• промислових та комерційних об’єктів.

Принцип роботи системи

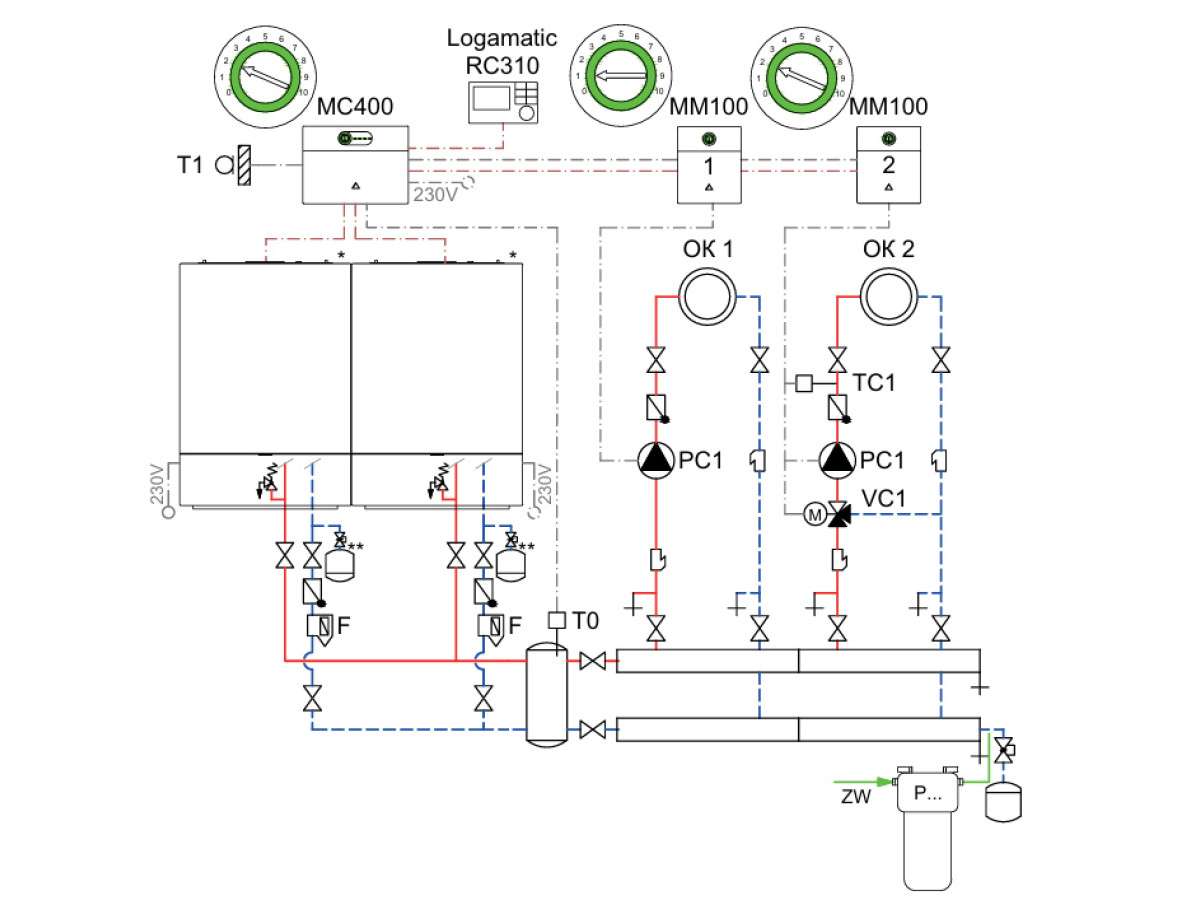

Основою системи є два настінні конденсаційні котли Buderus, об’єднані в каскад. Така конфігурація дозволяє гнучко регулювати теплову потужність, зменшувати витрати газу та підвищувати надійність роботи всієї системи.

У схемі використовується гідравлічний розділювач T0, який забезпечує стабільну роботу котлового та опалювального контурів при змінній витраті теплоносія. Це особливо важливо для систем, де навантаження може суттєво коливатись протягом доби.

Циркуляція теплоносія в контурі опалення здійснюється за допомогою насосних груп HS/HSM із встановленими циркуляційними насосами PC1. Керування роботою контуру реалізується через функціональні модулі MM100, які відповідають за підтримання заданих параметрів системи.

Котли працюють у режимі постійної температури подачі, а запит на тепло формується зовнішнім безпотенційним сигналом MD1. Це дозволяє інтегрувати систему з автоматикою вентиляції, басейнів або іншими інженерними системами будівлі.

Основне обладнання системи

Для реалізації автоматизованої схеми використовується наступне обладнання:

• 2 × Buderus Logamax plus GB172i.2-50 W;

• 1 × Logamatic RC310;

• 2 × Buderus MM100;

• 1 × датчик температури T0;

• 1 × гідравлічний розділювач WHY 80/60 або WHY 120/80;

• 2 × насосні групи HS/HSM;

• 1 × розподільчий колектор HKV;

• 1 × нейтралізатор конденсату;

• магнітний сепаратор шламу;

• пристрій знесолення води.

Переваги автоматизованої каскадної системи

Однією з головних переваг такої схеми є висока енергоефективність. Конденсаційні котли максимально ефективно використовують тепло димових газів, що дозволяє значно зменшити споживання природного газу.

Каскадне підключення забезпечує:

• плавне регулювання потужності;

• резервування теплогенерації;

• рівномірний розподіл навантаження між котлами;

• збільшення ресурсу обладнання.

Автоматизація на базі Logamatic RC310 та MM100 дозволяє точно контролювати температуру подачі, оптимізувати роботу насосів та забезпечувати стабільну роботу системи навіть при змінних теплових навантаженнях.

Для яких об’єктів підходить дана схема

Таке рішення ідеально підходить для:

• приватних будинків великої площі;

• готелів;

• спортивних комплексів;

• басейнів;

• виробничих приміщень;

• вентиляційних систем;

• комерційної нерухомості.

Завдяки модульній структурі систему можна масштабувати та адаптувати під конкретні вимоги об’єкта.

Висновок

Каскадна система на базі котлів Buderus Logamax plus GB172i.2-50 W — це сучасне рішення для об’єктів, де необхідна стабільна температура теплоносія, висока енергоефективність та надійна автоматизація. Використання гідравлічного розділювача, функціональних модулів MM100 та професійної автоматики Buderus дозволяє створити ефективну систему теплопостачання з довгим терміном служби та мінімальними експлуатаційними витратами.
