Системи димовідведення для конденсаційних газових котлів

Правильно спроєктована система димовідведення є одним із найважливіших елементів безпечної та ефективної роботи конденсаційного газового котла. Від вибору типу димоходу залежить стабільність роботи обладнання, відповідність вимогам виробника, дотримання будівельних норм і максимальний термін служби всієї опалювальної системи.

Під час підбору котла необхідно заздалегідь визначити, який саме варіант відведення продуктів згоряння буде використовуватися. Це дозволить правильно підібрати комплект димоходу, розрахувати його довжину та уникнути помилок під час монтажу.

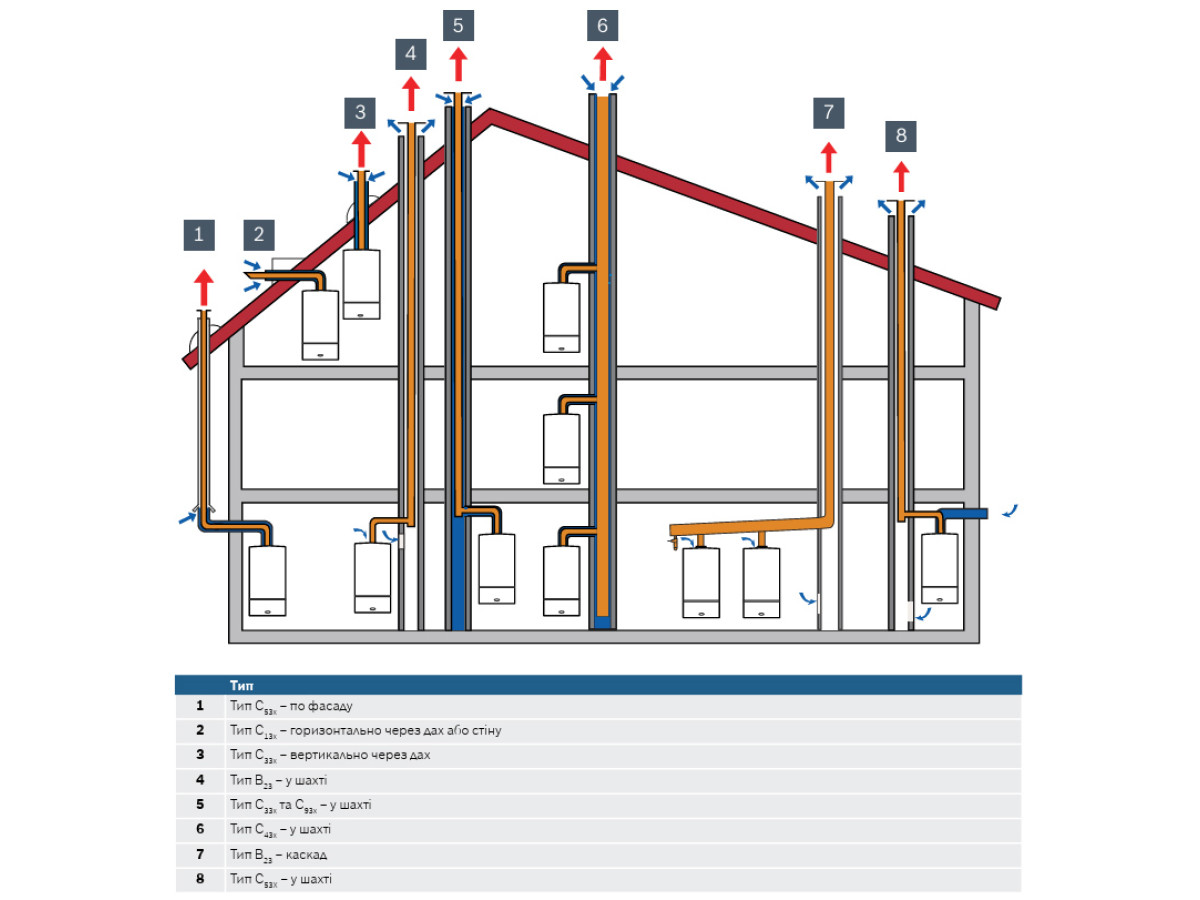

Основні типи систем димовідведення

Тип C53x – виведення по фасаду

Димохід прокладається вздовж зовнішньої стіни будівлі. Такий варіант застосовується у випадках, коли неможливо виконати вертикальний вихід через покрівлю або використати існуючу шахту.

Тип C13x – горизонтальний вихід

Коаксіальний димохід виводиться горизонтально через зовнішню стіну. Це одне з найпоширеніших рішень для приватних будинків та квартир, де конструкція будівлі дозволяє виконати безпосередній вихід назовні.

Тип C33x – вертикальний вихід через покрівлю

Система димовідведення проходить вертикально через дах будівлі. Такий спосіб забезпечує ефективне видалення продуктів згоряння та часто використовується під час нового будівництва або реконструкції.

Тип B23 – використання димової шахти

Продукти згоряння відводяться через існуючу шахту, а повітря для горіння надходить безпосередньо з приміщення. Монтаж такого рішення можливий лише за умови відповідності вентиляції чинним нормативним вимогам.

Типи C33x та C93x – монтаж у шахті

Дані системи передбачають встановлення димоходу всередині існуючої шахти. Повітря для процесу горіння подається окремим каналом або простором між трубою та шахтою, що забезпечує безпечну експлуатацію конденсаційного котла.

Тип C43x – колективна система у шахті

Використовується у багатоквартирних будівлях або комерційних об'єктах із загальною системою димовідведення. Дозволяє підключати котел до спільної шахти відповідно до проєктних вимог.

Тип B23 – каскадна система

Застосовується при встановленні кількох газових котлів, які працюють у каскаді. Продукти згоряння від усіх котлів відводяться через єдину систему димовидалення, що розраховується відповідно до сумарної потужності обладнання.

Тип C53x – монтаж у шахті

Один із варіантів організації коаксіальної системи із використанням наявної шахти. Такий спосіб забезпечує ефективне відведення димових газів і подачу повітря для горіння відповідно до технічних вимог виробника.

Розрахунок максимальної довжини димоходу

Під час проєктування системи необхідно враховувати не лише допустиму загальну довжину димоходу, але й втрати, які створюють повороти трубопроводу. Кожен відвід збільшує аеродинамічний опір, тому його еквівалентна довжина віднімається від максимально допустимої довжини системи.

Для розрахунку необхідно враховувати:

• відвід 90° — мінус 2 м;

• відвід 30° або 45° — мінус 1 м;

• відвід 30° або 45° при монтажі в шахті — мінус 0,5 м.

Винятком є перший відвід безпосередньо за котлом при горизонтальному виконанні димоходу, а також перший відвід у шахті — вони не враховуються при визначенні максимально допустимої довжини.

Правильний вибір типу димоходу та точний розрахунок його конфігурації гарантують стабільну роботу конденсаційного котла, високу енергоефективність, безпечну експлуатацію обладнання та відповідність вимогам чинних нормативних документів.
